Et nedstengningsmannskap ved et kjemisk anlegg hadde én jobb igjen før omstart: Bytt ut en lekkasjepakning på en ventil tolv meter inne i en helsveiset PPH-linje. Å kutte røret betydde en ny spole, en ny sveis, en avkjølingsventing og en ny trykktest, fire ekstra timer etter planen uten noe til overs. En plastrørforbindelse ved ventilinnløpet ville ha gjort den jobben til en ti-minutters oppgave med en enkelt stroppnøkkel.
Det er den praktiske sak for en fagforening, og det er derfor spesifikasjonen betyr mer enn enhetsprisen. Å velge en rørforbindelse av plast kommer ned til fem avgjørelser: et kroppsmateriale som passer til røret, en trykkklasse som passer til systemet, en tetningselastomer som overlever mediet, en endeforbindelse som passer til hvordan skjøten skal lages, og en koblingsstil som passer til rommet. Får du en feil, så lekker du enten ved oppstart eller mister brukbarheten du har betalt for.
En union er en tredelt beslag: to endelegemer permanent forbundet med røret ved varmesmelting, stumpsveising eller gjenging, og en sentral mutter som trekker de to flatene sammen mot en tetning. Den tetningen, vanligvis en O-ring, noen ganger en flat pakning eller en PTFE-belagt ring, sitter i et spor på den ene flaten. Løsne mutteren og skjøten åpnes; stram den og forseglingen dannes igjen. Ingenting er kuttet.
En kobling er en beslag i ett stykke. Når røret er smeltet eller sveiset inn i det, er skjøten permanent. Det er greit på et rett løp, ingen vil åpne, og det er mindre og billigere. Det er feil valg hvor som helst hvor linjen trenger service.
Regelen vi gir kundene: sette en fagforening der en felles vil bli åpnet mer enn én gang i anleggets levetid. I praksis betyr dette:
Unionens delenummer ser like ut, men beskriver svært forskjellige beslag. En 1,0 MPa socket-fusion PPH-forbindelse med en EPDM-tetning og en 1,6 MPa-stussveis PVDF-forbindelse med en FPM-tetning er ikke utskiftbare, selv når den ytre diameteren stemmer overens.
| Beslutning | Hva den kontrollerer | Typiske alternativer |
|---|---|---|
| Kroppsmateriale | Kjemisk kompatibilitet, temperaturtak, renhet, styrke | Beta-PPH/PPH for generell vann- og kjemisk bruk; PPN der mer styrke er nødvendig; PVDF for aggressive medier, høy renhet og høyere temperaturer |
| Trykkklasse | Maksimalt arbeidstrykk skjøten holder ved driftstemperatur | 1,0 MPa, 1,6 MPa, 6 MPa |
| Forsegl elastomer | Kjemikaliebestandighet og temperaturgrense for den mykeste delen | EPDM, FPM, EPDM med PTFE-belegg |
| Avslutt tilkoblingen | Hvordan foreningen fester til røret og hvilket verktøy som trengs | Socket fusjon; kort eller utvidet socket butt sveising; gjenget hunn eller hann |
| Unionsstil | Hvordan skjøten møter neste komponent | Dobbel forening, enkel kvinneforening, kroppsforening med flenser |
Kroppen til en plastforening svikter sjelden; selen gjør det. EPDM er standard for vann, avløpsvann og mange fortynnede kjemikalier, og den takler forvitring godt over et bredt temperaturbånd. FPM passer til oljer, hydrokarboner og mer aggressive medier og tåler høyere temperaturer. Der ingen enkelt elastomer fungerer, gir en EPDM-ring med PTFE-overflate den kjemiske motstanden til PTFE med elastisiteten til gummi.
To vaner forhindrer de fleste selrelaterte nedetid. Bekreft kompatibilitet mot det virkelige mediet, konsentrasjonen og driftstemperaturen, ikke mot et generelt kjemisk navn. Og ha reservetetninger for hver unionsstørrelse på stedet, fordi en union som ikke kan forsegles på nytt er bare en kostbar kobling. Når en skjøt allerede har lekket, er feilmodusen vanligvis synlig på ringen: kompresjonssett, et hakk fra en skarp rørende, hevelse eller en ring skjøvet ut av sporet. Disse symptomene gjentar seg på tvers av en plante, så det lønner seg å lese dem i stedet for bare å bytte ut deler. Se disse merknadene vedr vanlige O-ringfeil og hvordan de raskt kan identifiseres .
Endeforbindelsen bestemmer hvordan union monteres og hvor mye av rørets opprinnelige styrke skjøten beholder.
Oppvarmede muffer smelter rørenden og koblingsenden sammen, og gir en homogen skjøt uten tilsatt materiale. Dette er standardvalget for PPH og PPN vann- og kjemiske linjer med moderate diametre, og det raskeste alternativet med riktig fusjonsverktøy.
β-PPH Sokkel Fusion Union Pipe Fitting 1,0 MPa EPDM/FPM tetning Denne socketfusjonsunionen passer PPH- og PPN-vann- eller kjemiske linjer med moderat diameter, med EPDM/FPM-forsegling og klassifiseringer på opptil 1,0 MPa. Se produkt → Der hvor selve røret er stumpsveiset, vanligvis ved større diametre og høyere trykkklasser, bør unionsendene også være stumpsveis. Forlengede muffeender gir sveisemaskinen mer materiale å holde og gir en mer tilgivende sveis.
β-PPH Extended-Socket Butt Weld Union Fitting 1,0 MPa EPDM/FPM For stumpsveisede PPH-linjer med større diameter eller høyere trykk, tilbyr denne utvidede muffeforbindelsen ekstra sveisemateriale og en mer tilgivende skjøt, vurdert til 1,0 MPa. Se produkt → En enkelt hunnforbindelse tres direkte på en hannport på en pumpe, ventil eller instrument, noe som hjelper når utstyr kommer med en gjenget tilkobling. Gjengede ender har praktiske grenser for diameter og trykk, og de trenger tape eller lim på gjengen, aldri på foreningens tetningsflate.

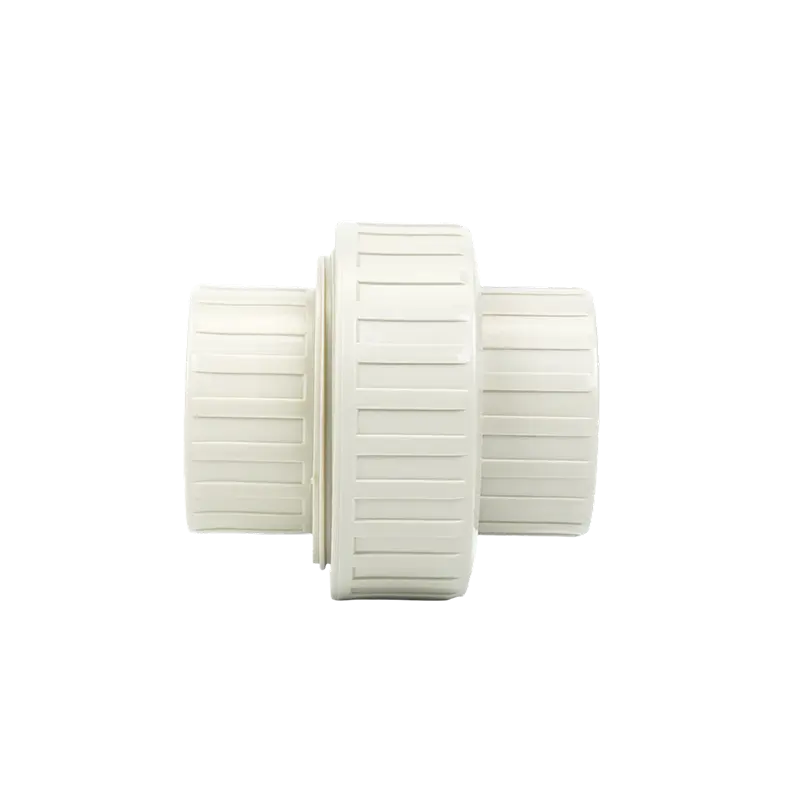

β-PPH Single Female Union med EPDM/FPM-forsegling Gjenger på mannlige pumpe-, ventil- eller instrumentporter; EPDM/FPM-forseglingen gir moderat syre/alkali-motstand for 1,0 MPa PPH socket fusjonsrør. Se produkt → Fagforeningsorganer kommer fra de samme materialene som resten av serie av plastrørbeslag , slik at en ventil, fitting og rør på en linje kan dele en enkelt grad og en enkelt fusjonsprosedyre.
Trykktest før isolasjon, ikke etter. En fagforening som holder 1,5 ganger arbeidspress i tretti minutter er langt mindre sannsynlig å overraske noen ved oppstart.
To advarselsskilt betyr noe. Hvis kroppen er oppgitt som generisk PPH uten karakter, og forseglingen er navnløs, kan du ikke revidere det som kommer, som er en større risiko på en regulert eller høyverdilinje enn enhver prisforskjell mellom leverandører.
Ja, hvis muttergjengene og begge endeflatene er uskadde. Skift tetningen som en selvfølge, siden elastomerer tar et kompresjonssett og tetter sjelden like godt andre gang.
En flensskjøt bruker to flensflater, en pakning og en ring med bolter. En union bruker én gjenget mutter og en tetning. Fagforeninger er raskere og trenger mindre plass; flenser passer til større diametre og høyere belastninger.
Vanligvis ble tetningen forskjøvet, klemt eller erstattet med feil elastomer, eller mutteren ble strammet av følelse. Sjekk ringen først; kroppen er sjelden årsaken.
Spesifiser foreningen slik du angir røret: materiale, trykkklasse, tetning, deretter endetilkobling. En fagforening er en servicedel, så velg den for teknikeren som skal åpne den om tre år, ikke bare for installatøren som passer den i dag.
Fagorganer sitter i samme materialfamilie som rør, beslag og ventiler rundt dem. Vårt beta-PPH-, PPN- og PVDF-sortiment dekker 1,0 MPa, 1,6 MPa og 6 MPa-klassene disse systemene bruker, og produksjonen er støttet av 81 patenter per desember 2024. Hvis du jobber gjennom en linjeliste og trenger å bekrefte en fagforeningsorgan, forsegling eller sluttkonfigurasjon, send tegningen og den mellomstore detaljer og $ vil matche.
