Sammenheng mellom rørdiameter, strømningshastighet, strømningshastighet, trykk

Først av alt, strømningshastighet = strømningshastighet × innvendig diameter på røret × innvendig diameter på røret ×π÷ 4; så strømningshastighet og strømningshastighet kan i utgangspunktet finne ut en annen parameter ved å kjenne en.

Men hvis rørdiameteren D og trykket inne i røret P er kjent, kan strømningshastigheten beregnes?

Svaret er: du kan ikke finne strømningshastigheten og strømningshastigheten til væsken i røret ennå. Du ser for deg at det er en ventil i enden av røret, og når det er lukket, er det trykk P i røret, og strømningshastigheten i røret er null.

Så strømningshastigheten i røret bestemmes ikke av trykket i røret, men av den nedadgående skråningen av trykket i røret underveis. Sørg derfor for å oppgi lengden på røret og hva som er trykkforskjellen i begge ender av røret for å finne strømningshastigheten og strømningshastigheten til røret.

Hvis forholdet mellom trykk og strømning i et rør er direkte proporsjonalt fra et kvalitativt analysesynspunkt, det vil si at jo større trykk, jo større strømning. Strømningshastigheten er lik strømningshastigheten ganger seksjonen. For enhver seksjon av røret kommer trykket fra bare den ene enden, det vil si at trykkets retning er enveis, og når det er lukket ved utløpet i trykkets retning (ventilen er stengt), er væsken i røret i en forbudt tilstand. Når utløpet er åpent, bestemmes strømningshastigheten av trykket i røret.

For kvantitativ analyse er det mulig å installere manometer, strømningsmåler eller måle gjennomstrømningskapasiteten ved hjelp av hydrauliske modellforsøk. For trykkrørstrøm kan den også oppnås ved beregning, og beregningstrinnene er som følger:

1. Beregn den spesifikke motstanden S til rørledningen. Hvis det er et gammelt støpejernsrør eller et gammelt stålrør, kan du bruke Shevelevs formel for å beregne den spesifikke motstanden til rørledningen s=0,001736/d^5,3 eller bruke s=10,3n2/d^5,33 for å beregne, eller sjekke den aktuelle tabellen;

2. Bestem hodeforskjellen H=P/(ρg) mellom de to endene av rørledningen. Hvis det er et horisontalt fall h (som betyr at startenden av rørledningen er h høyere enn slutten), så H=P/(ρg) h

I formelen: H: i m; P: er trykkforskjellen i begge ender av røret (ikke trykket ved en viss seksjon), P er i Pa;

3. Beregn strømningshastigheten Q: Q = (H/sL)^(1/2)

4, strømningshastighet V=4Q/(3,1416 * d^2)

Hvor: Q —— strømningshastighet, i m^3/s;

H —— Forskjellen mellom vannhodet ved begynnelsen og slutten av røret, i m;

L —— lengde fra begynnelsen til slutten av røret, i m.

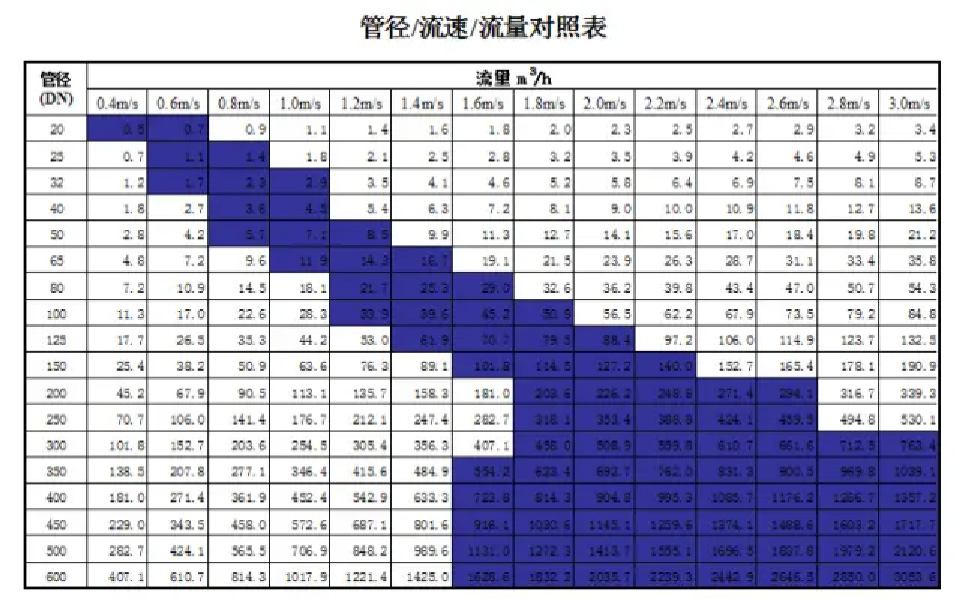

Merk: Den øverste raden er strømningshastighet

Det store datastykket i midten av tabellen ovenfor er trafikken

Raden lengst til venstre er den nominelle diameteren til vannrøret

Spørsmål: "Hvilken bør jeg velge med så mange strømningshastigheter?"

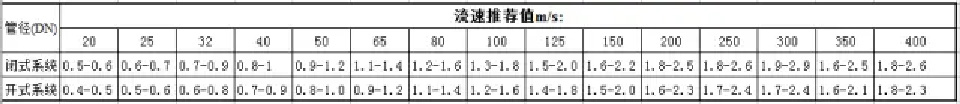

Ikke skynd deg... Se på tabellen nedenfor (det er forskjell på åpent system og lukket system)
