FHT-tråder forklart: GHT vs NPT vs BSP-standarder for plastrørfittings

En 3/4-tommers innvendig slangegjengekobling kan se ut som en vanlig rørgjenge, men det er den ikke. Da vedlikeholdsingeniøren ved en kjemisk doseringsstasjon fortalte oss at PPH-linjen hans fortsatte å gråte ved slangetilkoblingen, var årsaken raskt å identifisere: noen hadde tredd en FHT-svivel på en PT-nippel. Banen stemte ikke, og det var ingen skive i leddet. Reparasjonen tok fem minutter, men den samme feilen gjentar seg i anleggets bruksrom hver uke. Å vite hva FHT-gjenger er, og hva de ikke er, er det første skrittet mot lekkasjefrie forbindelser i plastrørsystemer.

Hva er egentlig en FHT-tråd?

FHT står for innvendig slangegjenge. Det er den kvinnelige versjonen av USAs hageslangetråd, vanligvis kalt GHT. Dette er stogarden som brukes på hageslanger, tilførselsledninger til vaskemaskiner, vanningstilbehør og et bredt utvalg av vannhåndteringsutstyr. I industrianlegg vises FHT på slangeender, filterhus, kjemiske trommelpumper, doseringsskinner og to-i-ett adapterkoblinger.

Den vanligste størrelsen er 3/4 tomme med en stigning på 11,5 tråder per tomme. Gjengeformen er rett, eller parallell, snarere enn konisk som PT. En rett gjenge kan ikke tette ved å kile seg inn i hunnporten slik en konisk gjenge gjør. I stedet avhenger FHT-tilkoblinger av en flat elastomerskive eller pakning som komprimeres mellom de to flatene når koblingsmutteren strammes.

Du vil ofte se adapterfittings beskrevet som FHT med en 1/2-tommers hannrørgjenge i den ene enden og en 3/4-tommers innvendig slangegjenge på den andre. Disse adapterne eksisterer nettopp fordi slangegjenger og rørgjenger er forskjellige standarder. De er en bro mellom to verdener, ikke en erstatning for noen av dem.

FHT vs NPT vs BSP: Tre tråder som ligner

Forvirringen starter fordi FHT, NPT og BSP alle kommer i en 3/4-tommers nominell størrelse, og for det blotte øye ser de nesten identiske ut. De største diametrene er nærme. Banen er det ikke. En 3/4-tommers NPT-tråd har 14 gjenger per tomme; en 3/4-tommers BSP-tråd har også 14 gjenger per tomme; en 3/4-tommers FHT-tråd har bare 11,5 tråder per tomme. Den forskjellen er nok til å gjøre dem inkompatible.

Viktige forskjeller mellom de tre 3/4-tommers gjengestandardene forveksles oftest på plantesteder.
Tråd standard Fullt navn Skjema Forseglingsmetode 3/4-tommers tonehøyde Typisk bruk
FHT / GHT Invendig slangetråd / Hageslangetråd Parallell Elastomer skive eller pakning 11,5 TPI Slanger, nedvasking, vanning, apparatledninger
NPT Nasjonal rørtråd Avsmalnet Tråd-til-gjenge kile med tape eller fugemasse 14 TPI Prosessrør, trykkluft, plastfittings
BSP British Standard Pipe Parallell (BSPP) or tapered (BSPT) Tetningsmiddel eller limt skive 14 TPI Europeiske og asiatiske ventiler og utstyr

Fordi NPT og BSP 3/4-tommers gjenger deler samme stigning, kan en NPT-hann starte inn i en BSP-hunn og kan til og med føles som en passform. FHT sitter helt utenfor den familien. Ved å tvinge en FHT-kobling på en NPT- eller BSP-hann kryssgjenges beslaget, skader plastgjenger og skaper en lekkasjebane som tape alene ikke kan fikse.

0 0.2 0.4 0.6 0.8 1.0 1,0625" 1.050" 1.041" FHT / GHT NPT BSP Store diametre er nære; tonehøyde er det ikke

Nominelle hoveddiametre på 3/4-tommers FHT-, NPT- og BSP-gjenger i tommer.

Det er en annen felle. En 3/4-tommers FHT-mutter kan spinne fritt på en 3/4-tommers NPT-hann en tur eller to og deretter stoppe. En operatør kan lese den motstanden som en tetning og fortsette å stramme. Med plastbeslag skaper ikke overstramming en tetning; det skaper stresssprekker som viser seg uker senere som et sakte drypp.

Hvor FHT-gjenger vises i plastrørsystemer

FHT er i bunn og grunn en slangestandard, så den vises på grensen mellom en fleksibel slange og en fast linje: vaskestasjoner, kjølevannsdråper, matetilkoblinger for omvendt osmose, solvarmespylingsporter, saltvannsløkker i akvariet, kjemiske doseringsskinner og nøytraliseringstanker. Dette er akkurat applikasjonene hvor plastrør er spesifisert for korrosjonsbestandighet, ren håndtering og lang levetid.

På de fleste av disse stedene er den faste siden av koblingen en plastledning sammenføyd av socket fusion, butt fusion, eller flenser, mens slangesiden bærer en FHT-svingmutter. Riktig overgang er en spesiallaget adapter som bringer slangestandarden inn i rørstandarden som brukes av resten av linjen. Å kjøpe en gjenget plastbeslag uten først å bekrefte hvilken gjengestandard utstyret forventer er en av de vanligste anskaffelsesfeilene ved anleggsvedlikehold.

Den riktige måten å spesifisere en gjenget tilkobling

Den praktiske regelen for enhver gjengeforbindelse er enkel: identifiser begge sider før du bestiller eller monterer, og match forseglingsmetoden til gjengeformen.

Regel 1: Tving aldri FHT inn på NPT eller BSP

Ulik stigning betyr at gjengene aldri vil justeres. Hvis delene ikke går jevnt i inngrep for hånd innen de to første svingene, stopp og kontroller standardmerkingene på begge komponentene.

Regel 2: Bruk skiven, ikke bare tape

FHT tetter ved kompresjon av en elastomerskive. PTFE-tape på en parallell gjenge kan bidra til å fylle mindre tomrom, men det er ikke en erstatning for en ny skive med riktig størrelse.

Regel 3: Respekter trykkklassen til plastbeslaget

Gjengede plastdeler er typisk klassifisert til samme trykkklasse som røret, vanligvis 1,0 MPa eller 1,6 MPa. Gjenger reduserer den effektive veggtykkelsen ved skjøten, så velg en beslag som er klassifisert for linjetrykket, ikke en tilfeldig beslag fra reservedelsbeholderen.

Regel 4: Design for demontering

En gjenget tilkobling velges når noen trenger å skille ledningen fra hverandre for pumpevedlikehold, filterbytte eller slangebytte. Nettopp derfor er trådstandarden viktig: skjøten må lages om mange ganger uten å gnage seg, krysse gjenger eller miste skiven.

20 % gjenget
  • Socket fusion 40 %
  • Rumpefusjon 25 %
  • Gjenget 20 %
  • Flens 15 %

Illustrerende fordeling av skjøtemetoder i en typisk kjemikaliebruksrørsløyfe. Gjengeforbindelser er et mindretall av skjøter, men de håndterer det meste av demonteringen.

Velge riktig gjenget plastbeslag

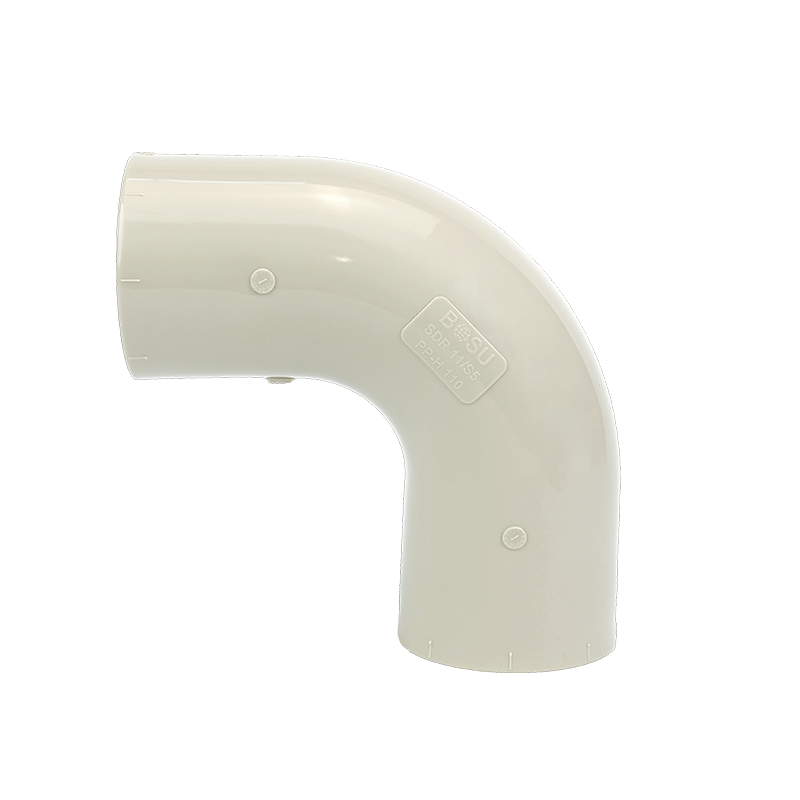

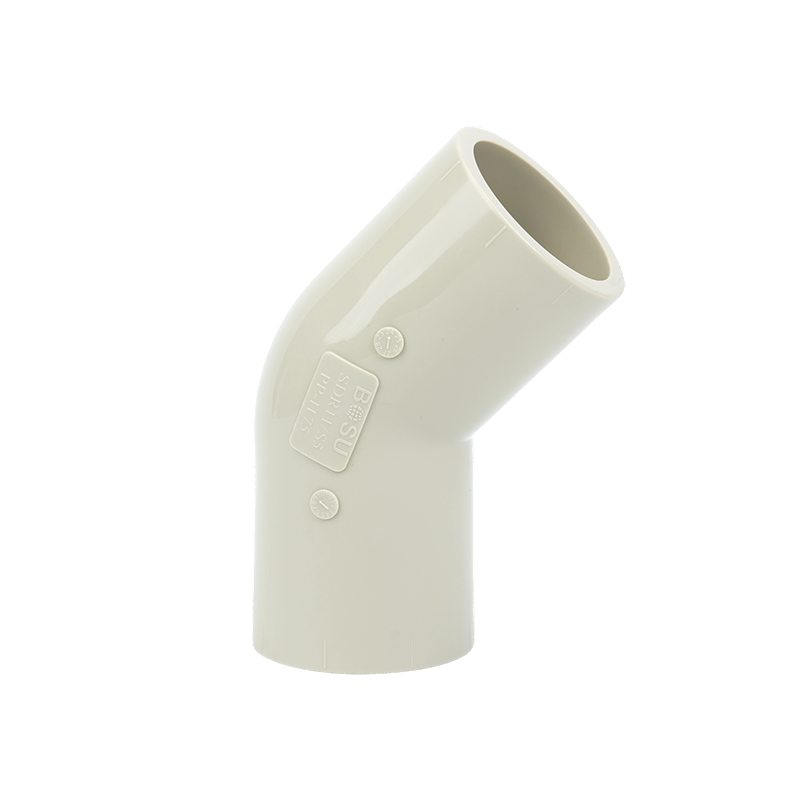

Når trådstandarden er avgjort, er neste avgjørelse materiale og geometri. For β-PPH-linjer, PPH utvendige gjenger rette beslag and PPH innvendige gjenger rette beslag gi en ren overgang fra en smeltet PPH-rørende til en studs eller muffeport. Den samme produksjonsserien dekker albuer, T-stykker, kryss, reduksjonsbeslag, flensadaptere og blindflenser, slik at en hel gren kan holde seg i ett materiale og en trykkklasse.

β-PPH Internal Thread Straight Short Butt-Weld Fitting Manufacturer, Supplier - β-PPH innvendig gjenge rett kort butt-weld fitting Produsent, leverandør - Som produsent og leverandør av Kina β-PPH innvendig gjenge rett kort butt-weld fitting, tilbyr Jiangsu Leiting Precision New Material ... Se produkt → β-PPH External Thread Straight Short Butt-Weld Fitting Manufacturer, Supplier - β-PPH utvendig gjenge rett kort stuss-sveis fitting Produsent, leverandør - Som produsent og leverandør av Kina β-PPH utvendig tråd rett kort stumpsveisfitting, tilbyr Jiangsu Leiting Precision New Material ... Se produkt →

For tjenester med høyere temperatur eller høy renhet er PVDF- og PPN-versjoner tilgjengelige med matchende muffesammensmelting eller korte stussveiseender. Når du velger, sjekk om gjengene er støpt eller maskinert. Støpte gjenger bevarer polymerens molekylære orientering og unngår hakkeffekten av et maskinert kutt, noe som betyr noe når linjen opplever syklisk trykk eller termisk ekspansjon.

Bekreft også pakningsmaterialet. EPDM passer til vann og mange syrer; FPM motstår oljer, drivstoff og høyere temperaturer; PTFE-forede pakninger gir kjemisk treghet. En pakning som er kjemisk uforenlig med prosessvæsken er en vanlig og lett oversett årsak til for tidlig gråting ved gjengede plastskjøter.

Ofte stilte spørsmål

Er 3/4-tommers FHT det samme som 3/4-tommers NPT?

Nei. De deler en nominell størrelse, men er forskjellige i stigning (11,5 TPI versus 14 TPI), i form (parallell versus konisk), og i tetningsmetode (skive versus gjenge-til-gjenge-kontakt). De er ikke utskiftbare.

Kan jeg koble en FHT-slange direkte til et PPH-rør?

Bare hvis røret ender i en kompatibel gjenget kobling eller adapter. En vanlig PPH-rørende har ingen gjengeform, så du trenger en beslag som kombinerer en smeltet skjøt på den ene siden og riktig innvendig eller hannslangegjenge på den andre.

Hva er forskjellen mellom FHT og GHT?

Funksjonelt ingen. GHT er fellesnavnet for USAs hageslangetråd; FHT spesifiserer kvinnelig versjon av samme standard. Begge bruker den samme 3/4-tommers, 11,5 TPI, parallelle gjengeformen.

Bør jeg bruke PTFE-tape på en FHT-tilkobling?

Tape kan smøre gjengene og fylle små hull, men den primære tetningsmekanismen til FHT er elastomerskiven. Bytt ut en slitt skive først, og behandle tape som et sekundært hjelpemiddel i stedet for hovedforseglingen.

FHT-tråder er en liten, men beryktet detalj i planterør. Når du kjenner de tre egenskapene som definerer dem, den parallelle formen, 11,5 TPI-stigningen og den skivebaserte tetningen, kan de fleste tilkoblingsfeil diagnostiseres i løpet av minutter i stedet for etter en helg med gråtende lekkasjer. For gjengede plastbeslag gjelder samme disiplin: match standarden, match trykkklassen, og velg en beslag som holder materialet kontinuerlig over skjøten. Hvis du planlegger en ny linje eller ettermontere en eksisterende, kontakt vårt ingeniørteam med trådtype og linjestørrelse, så hjelper vi deg med å velge riktig PPH-, PPN- eller PVDF-beslag for applikasjonen.
