Hva er tilkoblingsmetodene for β-PPH Fittings?

Oversikt over tilkoblingsmetoder for β-PPH fittings

Hver tilkoblingsmetode for β-PPH Fittings tjener forskjellige formål i et plastrørsystem, og det riktige valget avhenger av rørdiameter, arbeidstrykk og hvor ofte skjøten må åpnes for vedlikehold. Tabellen nedenfor oppsummerer de fire metodene som vanligvis spesifiseres av produsenter og installatører.

Hot-Melt Socket Fusion-tilkobling

Socket fusion er den mest brukte tilkoblingsmetoden for β-PPH Fittings i rørprodukter med liten og middels diameter. Et varmeverktøy smelter samtidig den ytre overflaten av røret og den indre muffeveggen til beslaget; når overflatene når en plastisk tilstand, settes røret inn i monteringsmuffen og holdes under lett trykk til smelten avkjøles til en enkelt homogen kropp.

Nøkkelprosesstall som brukes av de fleste produsenter er som følger.

Fordi skjøten blir kjemisk sammensmeltet i stedet for mekanisk fastklemt, når en korrekt utført muffefusjonsskjøt nesten samme veggstyrke som selve rørlegemet, og det er grunnen til at det fortsatt er standardvalget for solcellepaneler, halvledere og biokjemiske rørføringer.

Butt Fusion sveising for større diametre

Når diametrene overstiger DN110, blir socket-verktøy upraktisk, så stumpsveising tar over. De to rør- eller beslagsendene er flatt med en roterende høvel, og deretter presset mot en oppvarmet plate til begge overflater smelter jevnt. Platen trekkes ut og de to smeltede flatene presses sammen under kontrollert kraft for å danne en kontinuerlig perlesveis.

Stumsveisefittings med kort socket og forlenget socket med 1,0 MPa er vanligvis valgt for hovedfordelingshoder, mens variantene med utvidet socket gir et lengre smeltegrensesnitt for rørledninger som er utsatt for vibrasjoner eller termisk syklus, for eksempel kjølesløyfer for jernfremstilling.

β-PPH Fitting Series etter tilkoblingstype

Hvert produkt nedenfor representerer en distinkt tilkoblingskonfigurasjon, fra direkte muffeforbindelser til flens- og albuefittings, alle produsert i henhold til 1,0 MPa arbeidstrykkstandarder.

Inner tann direkte socket fitting

Socket Fusion

Ekstern tann direkte tilpasning

Socket Fusion

45 graders albuetilpasning

Socket Fusion

90 graders albuefeste

Socket Fusion

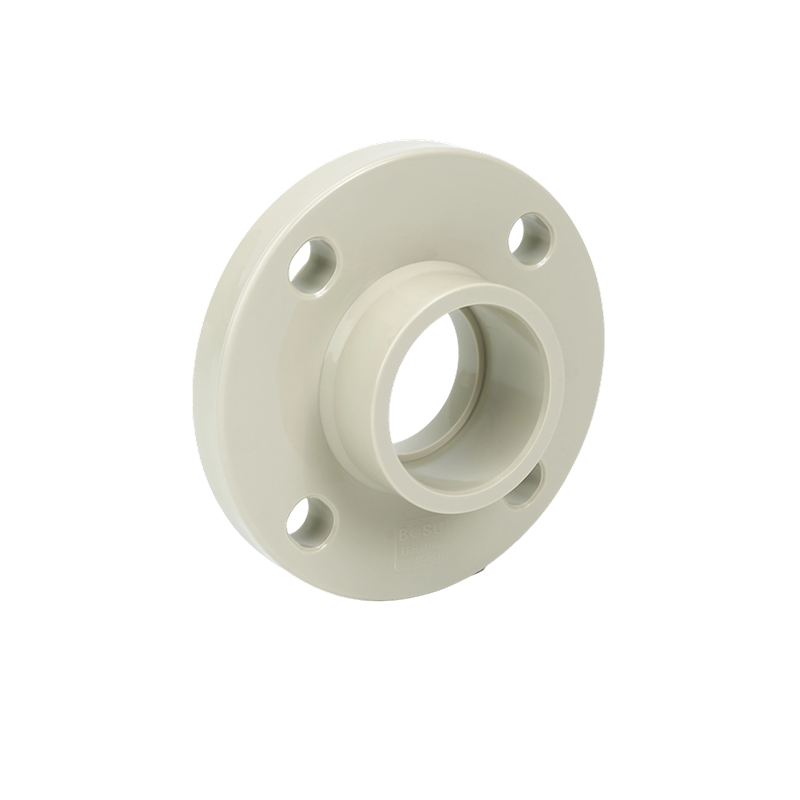

Integrert flensfeste

Flenstilkobling

Flenstilkobling for avtakbare skjøter

Flensforbindelser er spesifisert der en seksjon av rørledningen må åpnes gjentatte ganger, for eksempel ved et ventilsysteminntak, pumpesug eller filterhus. En integrert flensmuffe fusjonsfitting smeltes først til røret ved hjelp av standard smelteprosessen, og en løs støttering sammen med bolter klemmer deretter to flensflater sammen med en pakning mellom.

Fordi smelteskjøten bærer trykkbelastningen og de boltede flatene kun gir kompresjon på pakningen, kombinerer flensbeslag styrken til en smeltet skjøt med bekvemmeligheten til en boltet, avtagbar forbindelse. Dette er det foretrukne grensesnittet mellom β-PPH-rør og enhver plastventil installert i linjen.

Gjenget kobling for vedlikeholdstilgang

Unionsfittings bruker en tredelt design: to kroppshalvdeler er hver smeltet eller gjenget på rørendene, og en sentermutter trekker de to halvdelene sammen mot en EPDM- eller FPM-tetningsring. Denne metoden krever ingen varme i øyeblikket for tilkobling eller frakobling, så den er foretrukket ved instrumenttilkoblinger, prøvepunkter og utstyrsskinner som ser hyppig service.

Enkelte hunforbindelser med gjengede ender er også tilgjengelige for overgang av β-PPH-linjer til metall- eller PVC-rør, og dedikerte β-PPH til PVC-koblinger utvider denne fleksibiliteten til systemer med blandede materialer som vanligvis finnes i akvarier, marine og farmasøytiske anlegg.

Tilpasse tilkoblingsmetode til trykk og temperatur

Å velge en tilkoblingsmetode handler ikke bare om diameter. β-PPH-materiale har et langtidsarbeidstemperaturområde på -20°C til 100°C og en korttidsgrense på 110°C, men trykkkapasiteten synker når temperaturen stiger. Ved 60°C faller det maksimale driftstrykket til omtrent halvparten av det nominelle trykket, så tilkoblingsmetoden og veggtykkelsen må vurderes på nytt når temperaturen øker.

Sjekkliste for sveiseparametere for pålitelige skjøter

Uavhengig av hvilken tilkoblingsmetode som brukes, spores skjøtesvikt nesten alltid tilbake til forberedelse eller prosesskontroll i stedet for selve beslaget. Følgende sjekkliste gjenspeiler rekkefølgen de fleste produsenter følger på stedet.

• Fjern olje, støv og rust fra både rør- og koblingsflatene før du starter noe fusjonsarbeid.
• Kutt rørendene firkantet med et dedikert skjæreverktøy for å holde de sammenlåsende overflatene vinkelrette og gradfrie.
• Hold varmeplatens temperatur mellom 210°C og 230°C slik at materialet mykner uten å forringes.
• Hold trykket i 8 til 12 sekunder etter sammenføyning for å la smelten fylle skjøten jevnt.
• Tillat minst 30 sekunder med naturlig avkjøling før du flytter eller laster skjøten.
• Kjør en lufttetthetstest, for eksempel en hydrostatisk eller heliumlekkasjesjekk, før ledningen tas i bruk.
• Inspiser hver sveisestreng for bobler, sprekker eller ufullstendig sammensmelting, og sveis på nytt umiddelbart hvis det oppdages en defekt.

Hvorfor tilkoblingskvalitet er viktig for rørprodukter og ventilsystemer

En β-PPH-rørledning er bare så pålitelig som dens svakeste skjøt. Fordi β-PPH-fittings ofte er sammenkoblet med plastventilkomponenter i solcellepanel-, halvleder-, kjemiske og miljøvernlinjer, kan en uriktig smeltet eller undermomentert skjøt kompromittere hele rørproduktnettverket, ikke bare en enkelt tilkobling. Å velge riktig metode for hvert sted, følge dokumenterte sveiseparametere og verifisere hver skjøt med en trykktest er de tre praksisene som konsekvent skiller langtidsinstallasjoner fra gjentatte vedlikeholdsoppkall.
