Hva gjør hjelpematerialer kritiske for rørsystemer?

I industrielle rørsystemer er Hjelpemateriale-serien er ikke valgfritt tilbehør, men kjernekomponenter som sikrer systemets tetningsintegritet, stabilitet og langsiktig pålitelighet. Fra flenspakninger og fleksible koblinger til rørklemmer, dyser og mekaniske fittings påvirker disse hjelpematerialene direkte rørledningens trykkbærende kapasitet, mediekompatibilitet og vedlikeholdssykluser. I følge data fra ingeniørpraksis, ca. 80 % av lekkasjehendelsene i rørledningen stammer fra feil valg av hjelpemateriale eller feil installasjon , i stedet for defekter i selve hovedrørmaterialet. Derfor er vitenskapelig konfigurering av Hjelpemateriale-serien det primære trinnet for å sikre sikker drift av industrielle rørsystemer i kjemisk prosessering, vannbehandling, farmasøytisk produksjon og relaterte applikasjoner.

Flenspakningsserie: Den første forsvarslinjen for tetningssystemer

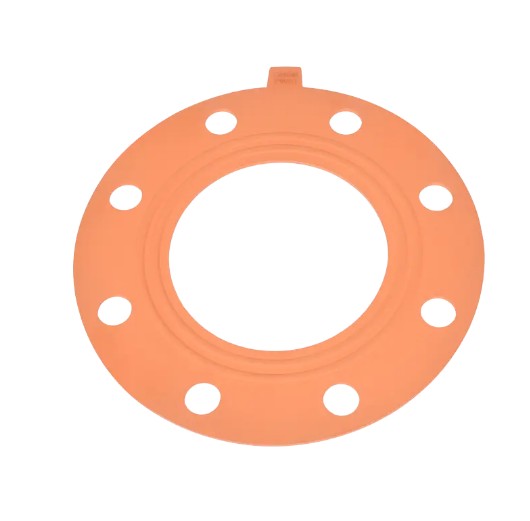

Flenspakninger er kritiske tetningselementer ved rørledningsskjøter som forhindrer medialekkasje. Avhengig av materialsammensetning og driftsforhold inkluderer vanlige flenspakningstyper EPDM (Ethylen Propylene Diene Monomer), FPM (Fluorocarbon Rubber) og EPDM PTFE komposittpakninger, hver egnet for forskjellige temperaturområder og kjemiske miljøer.

Ytelsessammenligning av hovedpakningsmaterialer

Spesifikasjonssystem og utvalg Essentials

Flenspakningsspesifikasjonssystemet følger standarder for nominell diameter (DN), med vanlige spesifikasjoner inkludert DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , som dekker flere bruksområder fra lavt til høyt trykk. Utvalget bør fokusere på følgende tre dimensjoner:

• Mediekompatibilitet: Ved transport av sterke syrer eller alkalier foretrekkes PTFE komposittpakninger; for standard vannsystemer kan EPDM-pakninger brukes for å redusere kostnadene.
• Temperatur- og trykktilpasning: Når driftstemperaturen overstiger 150°C eller trykket overstiger PN16, må FPM eller spiralviklede metallpakninger velges for å forhindre aldring og svikt av gummi.
• Konfigurasjon av flensflate: Forhøyede flenser (RF) passer til flate pakninger, mens hann-og-hun-flenser (MFM) krever plassering av ringpakninger for å forhindre feiljustering av installasjonen.

Fleksibel koblingsserie: Nøkkelkomponenter for å absorbere vibrasjoner og termisk forskyvning

Mellom pumpeutstyr og rørsystemer tjener fleksible koblinger den kritiske funksjonen å absorbere mekanisk vibrasjon og kompensere for termisk ekspansjon og sammentrekning. PPH (Polypropylene Homopolymer) flensede flenskoblinger, med sin utmerkede kjemiske motstand, har blitt standardkonfigurasjoner for kjemiske rørsystemer.

Applikasjonsforskjeller mellom konsentriske og eksentriske fleksible koblinger

Konsentriske flensede fleksible koblinger er egnet for lineære tilkoblinger med identiske rørdiametre, og absorberer effektivt aksial forskyvning på 10-15mm . Eksentriske reduksjonsflens flensede fleksible koblinger brukes derimot for overganger mellom ulike rørdiametre, med vanlige spesifikasjoner som f.eks. D40×32, D50×32, D50×40, D63×32, D63×40 , opprettholder fleksibel bufferfunksjonalitet samtidig som man oppnår diameteroverganger.

Tekniske fordeler med PPH Flexible Connectors

• Kjemisk korrosjonsbestandighet: PPH-materiale tåler de fleste kjemiske medier innenfor et pH-område på 1-14, egnet for beising, galvanisering, kloakkbehandling og andre svært korrosive miljøer.
• Temperaturytelse: Kontinuerlig driftstemperatur opp til 100°C, med kortsiktig toleranse opp til 110°C, oppfyller generelle industrielle krav til transport av varme væsker.
• Mekanisk styrke: Strekkstyrke på 25 MPa og flytegrense på 22 MPa, sikrer ingen brudd eller deformasjon under hydrostatisk testing ved 1,5 ganger det nominelle trykket.
• Levetid: Under standard driftsforhold er PPH fleksible kontakter designet for en levetid på over 50 år, noe som reduserer systemvedlikeholdsfrekvensen betydelig.

Rørklemmer og mekaniske fittings-serien: grunnleggende støtte for rørledningsfeste og vedlikehold av utstyr

Rørklemmer er uunnværlige festeelementer i rørledningsinstallasjon, som tjener til å begrense rørledningsforskyvning, jevnt fordele støttekrefter og forhindre rørledningssving forårsaket av væskestøt. PPH-rørklemmer deler samme kjemiske motstand som selve rørlegemet, og unngår de elektrokjemiske korrosjonsproblemene som vanligvis sees med metallklemmer.

Rørklemmespesifikasjoner og bæreevne

Rørklemmeserien dekker hele diameterområdet fra DN15 (D20) til DN50 (D63) , med snap-on eller bolt-stramming strukturer. Med DN32 rørklemmen som et eksempel, er dens standard bæreevne ikke mindre enn 500N , i stand til å motstå dynamiske slagkrefter som genereres når den indre væskestrømningshastigheten når 4,5 m/s. I scenarier for parallellinstallasjon av flerlagsrørledninger anbefales en lagdelt arrangementsstrategi, med avstand mellom lag opprettholdt ved ≥150 mm for å lette vedlikeholdsoperasjoner.

Funksjonell verdi av mekaniske beslag

Trekkhåndtak og hengselseriebeslag brukes primært til åpningsmekanismer på utstyrskapsler og inspeksjonsportdeksler. Kraftige hengsler, laget av glassfiberforsterket PP, gir en enkelt enhets bæreevne på 80-120 kg , egnet for ofte åpnede/lukkede applikasjoner som stort filtreringsutstyr og reaktorkum. Små hengsler er egnet for scenarier med lett belastning som instrumentbokser og kontrollskap, med standard monteringshullsavstand på 25mm×40mm , kompatibel med standard utskjæringsdimensjoner for metallplater.

Spiraldyseserien: Kjerneelementer for effektiv masseoverføring og distribusjon

Spiraldyser forvandler væske til spray med hul kjegle eller solid kjegle gjennom en unik spiralstrømføringsstruktur, mye brukt i gassskrubbing, kjøling, brannbeskyttelsessprinklersystemer og kjemiske reaksjonstårn. Deres mest bemerkelsesverdige egenskap er eksepsjonell anti-tilstoppingsevne , med strømningspassasjediametre opp til 3 ganger dysens utløpsdiameter, noe som gjør dem egnet for sirkulerende vannsystemer som inneholder suspenderte partikler.

Teknisk parametersystem for spiraldyser

Dysemateriale og driftstilstand samsvarer

Spiraldysekropper er vanligvis laget av PPH eller glassfiberforsterket polypropylen, med keramiske eller 316L rustfrie stålinnsatser for dysekjernen. I røkgassavsvovlingssystemer (FGD), der slamstoffinnholdet når 15 %–20 % , fullstrøms spiraldyser med ikke-redusert diameter må velges, og sikre minimum passasjediameter ≥15 mm. I halvledersystemer med ultrarent vann kreves PTFE-dyser for å sikre at innholdet av ekstraherbare ioner forblir under 0,1 ppb .

Colored Fittings Series: Praktiske løsninger for identifiseringsadministrasjon og systemvisualisering

Fargede rørfittings bruker forskjellige farger for å skille medietyper eller prosessstrømmer, og fungerer som et effektivt middel for å forbedre effektiviteten i rørsystemet. I store industrielle installasjoner kan standardisert fargekoding forkorte vedlikeholdets responstid med 30–40 % og reduserer risikoen for feiloperasjoner betydelig.

Anbefalte standarder for industriell fargekoding

• Grønn: Behandle kjølevann, sirkulerende vannsystemer
• Blå: Trykkluft, instrumentluftsystemer
• Gul: Kjemisk levering, rørledninger for syre og alkalimedier
• Rød: Brannbeskyttelsesvann, høytemperatur dampsystemer
• Grå/svart: Drenering, eksosbehandlingssystemer
• Hvit/gjennomsiktig: Ultrarent vann, matkvalitetsmedier

Grunnmaterialet til fargede beslag forblir standard PPH, med farger innlemmet i overflatelaget gjennom co-ekstrudering eller sprøytestøpeprosesser, typisk i en tykkelse på 0,5-1,0 mm , uten å påvirke beslagets kroppsstyrke eller kjemisk motstand. Det bør bemerkes at i områder med sterk utendørs UV-eksponering, bør UV-stabilisert farge-masterbatch velges for å forhindre fargefading som kan kompromittere identifikasjonseffektiviteten.

Systemintegrasjon og utvalgsstrategi

Utvalget av Auxiliary Material Series skal ikke utføres isolert, men konstrueres i koordinering med hovedrørsystemet. Følgende er velprøvde utvelgelsesstrategier fra ingeniørpraksis:

Total livssyklus kostnadsanalysemetode

Når du sammenligner løsninger for hjelpemateriell, bør oppmerksomheten ikke begrenses til innledende anskaffelseskostnader alene; total livssykluskostnad (LCC) bør beregnes. Ta DN50 kjemiske rørledninger som et eksempel, selv om startkostnaden for EPDM PTFE komposittpakninger er ca. 40 % høyere enn standard EPDM-pakninger, under svært korrosive driftsforhold, strekker utskiftingssyklusen seg fra 6 måneder til over 3 år, noe som reduserer omfattende vedlikeholdskostnader med mer enn 60 % .

Kompatibilitetsmatriseverifisering

Etablering av en kompatibilitetsmatrise for mediemateriale er et kritisk skritt for å unngå valgfeil. For eksempel, ved transport av klorholdig blekemiddel (natriumhypoklorittkonsentrasjon >10%), gjennomgår EPDM-pakninger rask aldring og sprekker, og krever PTFE- eller FPM-materialer i stedet. I varmtvannssystemer over 80°C er FPMs kompresjonsinnstillingshastighet (<15%) betydelig overlegen EPDM (>25%), noe som sikrer langsiktig forseglingspålitelighet.

Standardisering og lageroptimalisering

Det anbefales å standardisere hjelpematerialespesifikasjoner til fire bunndiametre— DN15, DN25, DN50, DN100 — dekker over 80 % av bruksscenarioene. Ved å redusere spesifikasjonsvariasjonen, kan lagerkostnadene for reservedeler reduseres med 35 %–50 % , samtidig som den forkorter materialmobiliseringstiden under nødreparasjoner. For ikke-standard krav under spesielle driftsforhold, anbefales det å reservere en 10 %–15 % tilpasningsforhold for å sikre fleksibilitet i systemdesign.
